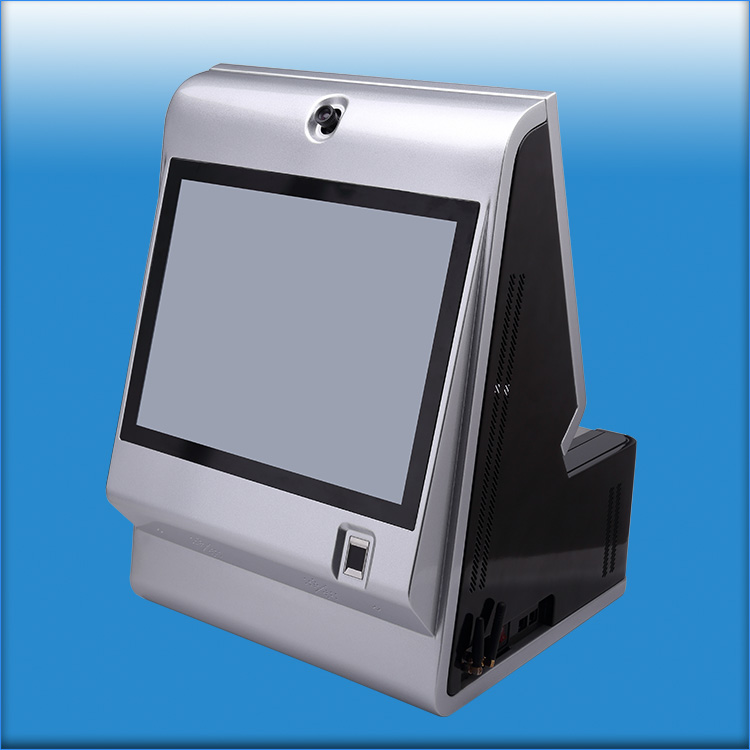

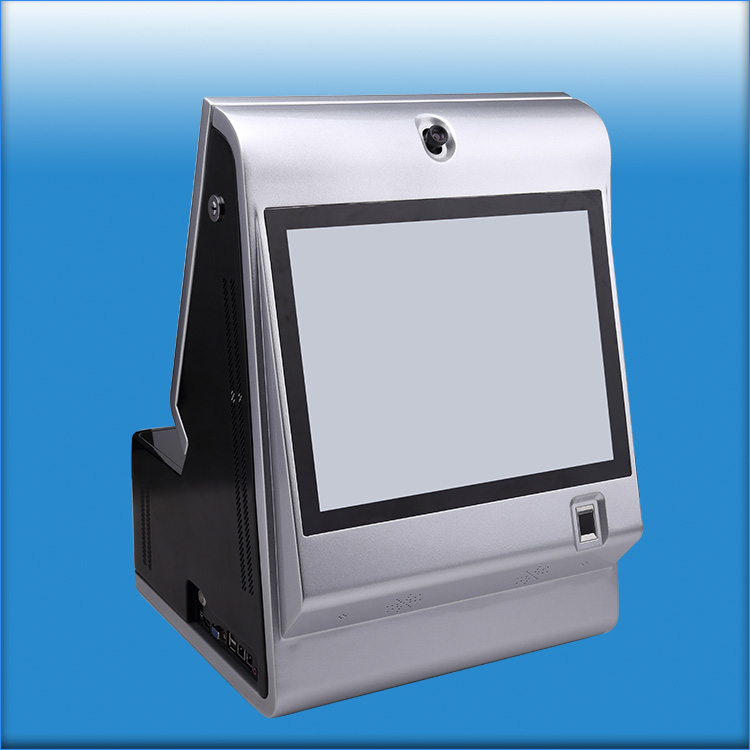

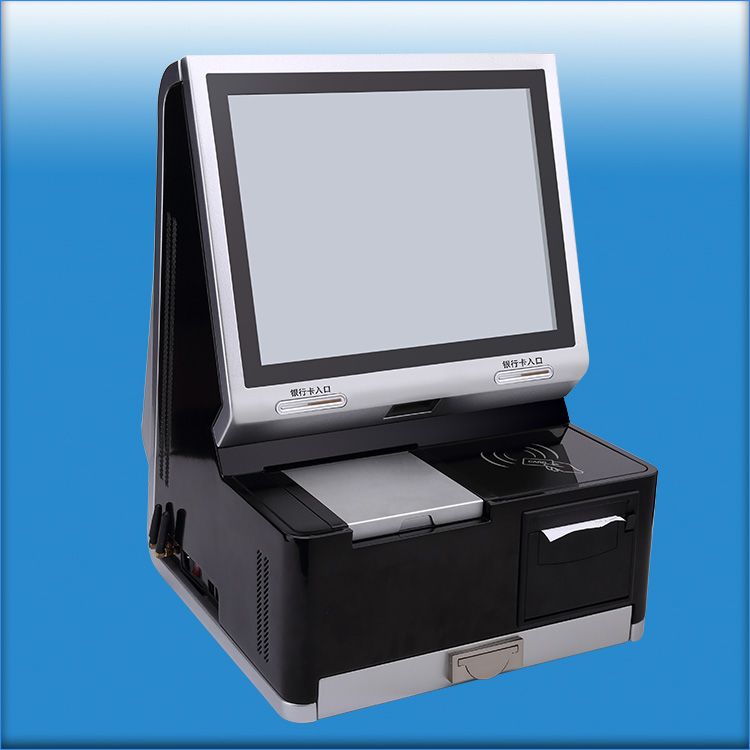

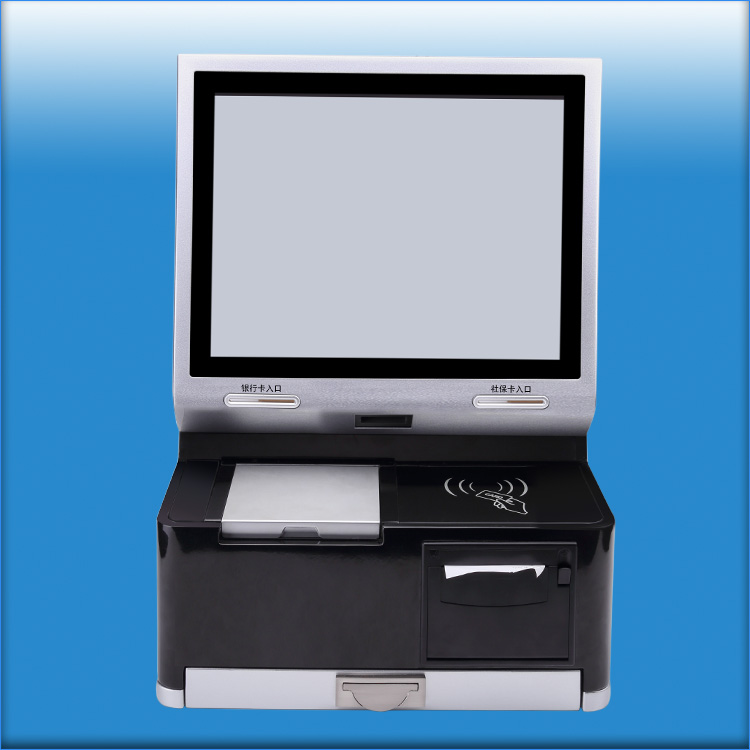

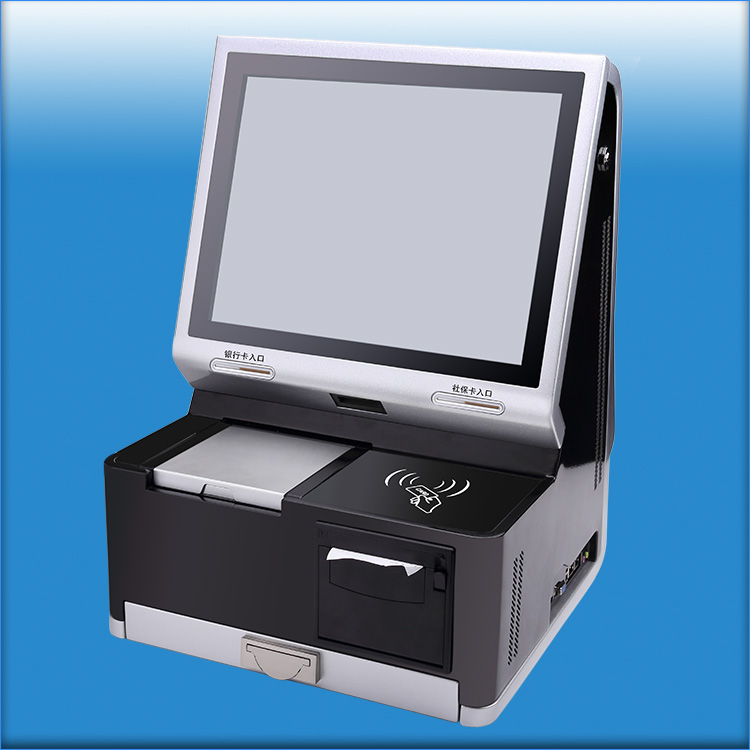

15寸雙屏自助終端一體機
尺寸：370mm*366.6mm*515mm
重量：20KG
接觸式讀卡模塊：支持標準:ISO/IEC 7816 1/2/3標準卡片類別:接觸式CPU卡、邏輯加密卡4442/4428、Memory卡等支持速率:9600～307200bps保護機制:具備短路保護， 任何觸點和電源短路均保護卡槽數量:標準內嵌式SAM卡插槽2個卡拔插壽命:大于100，000次
識別證件：通過先進的OCR證件掃描儀，自動感應觸發讀取二代身份證，駕駛證、行駛證、律師證、運輸證、戶口本、護照、軍官證、回鄉證、港澳通行證、臨時二代證、深圳、廣州、東莞居住證等有效證件
- 產品詳情
- 產品規格
產品概述：
15寸雙屏觸摸自動終端一體機集計算機技術、射頻識別技術、ISO/IEC 7816 1/2/3接觸式CPU卡技術、邏輯加密卡4442/4428技術、Memory卡技術、指紋生物識別、觸摸屏手寫技術、文字識別(OCR)技術、ICAO9303標準電子護照讀卡技術、熱敏打印技術、條碼技術、數碼攝像技術、自動制證技術、硬件加密技術、網絡技術于一體的高科技自助終端一體，由博奧智能精心設計的一款產品，設備外殼采用鈑金材料，表面精工打磨，烤漆清油等處理工藝，防銹、耐磨；它具有結構合理，操作簡便，速度快，運行穩定，性能可靠，適合寬電壓運行，適用領域廣；外觀造型獨特，款式新穎，色澤光潤、質感一流等特。

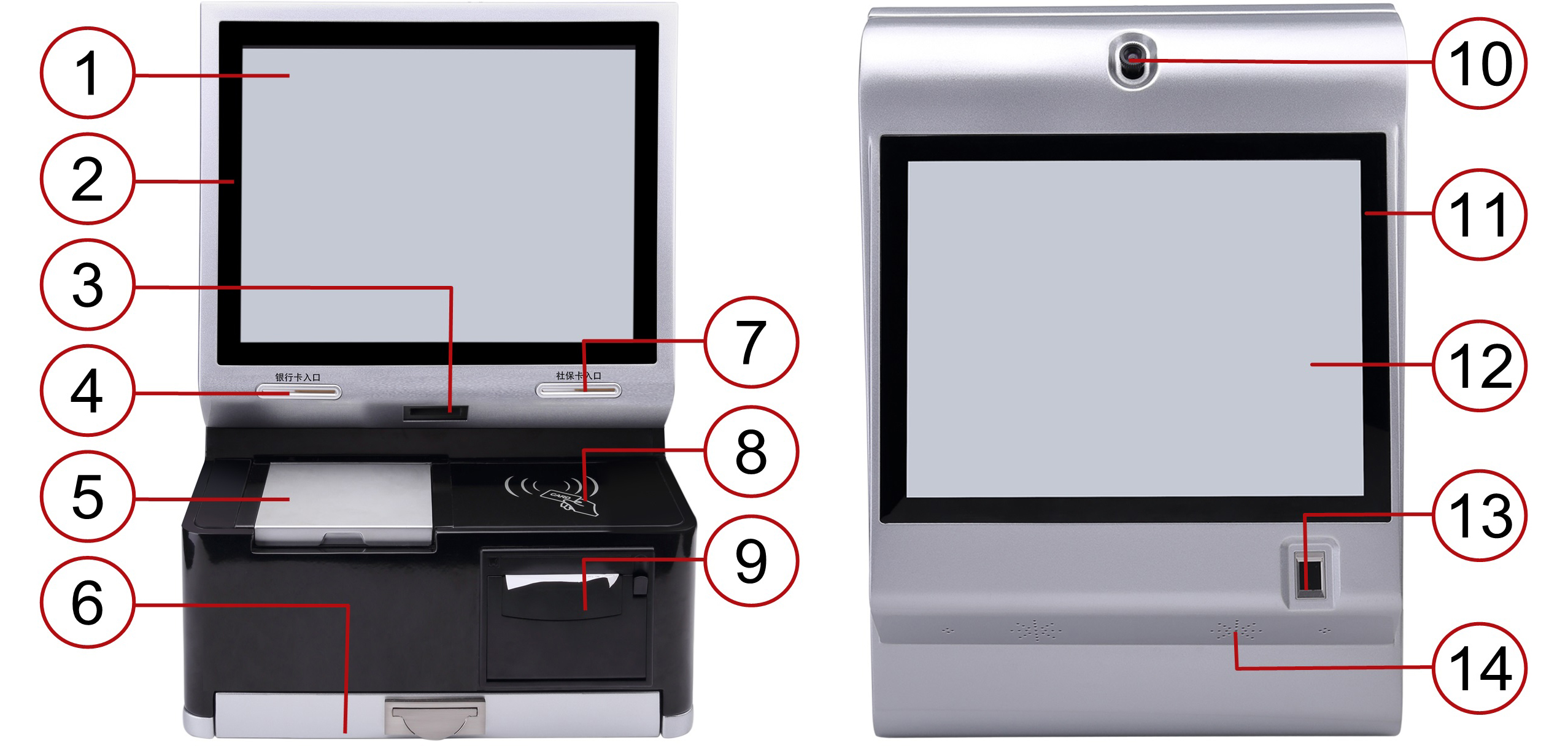

產品模塊介紹：
1.15寸屏
工業專用屏，全視角，亮度450，比例4:3。
2.觸摸屏
十點觸摸電容屏，準精度，高靈敏。壽命5000萬次
3.條碼掃描槍
激光條碼掃描器
可視激光二極管，波長650 納米
自動感應掃描一二維碼 解碼速度200 次/ 秒
掃描角度±60o，±65o，±42o（左右，前后，轉動）
4.銀行卡擴展口
支持標準:ISO/IEC 7816 1/2/3標準卡片類別:接觸式CPU卡、邏輯加密卡4442/4428、Memory卡等支持速率:9600～307200bps保護機制:具備短路保護， 任何觸點和電源短路均保護卡槽數量:標準內嵌式SAM卡插槽2個卡拔插壽命:大于100，000次
5.證件掃描儀
?支持證件自動感應觸發并自動識別證件類型，方便用戶操作。
?500萬像素高清成像，物理分辨率達到400dpi，。
?采用證件（OCR）識別核心，可進行護照、身份證、港澳通行證、臺灣通行證、駕駛證、行駛證、律師證、運輸證、戶口本、軍官證、回鄉證、深圳、廣州、東莞居住證等多種證件圖像采集與信息識別提取錄入；采集識別速度小于1秒。
?支持多種光源，可見光采集圖像、紅外光識別、紫外光防偽；可識讀符合國際民航組織ICAO DOC 9303電子護照國際標準的護照、簽證等旅行證件的圖像采集與信息識別，包含機讀碼和其他版面信息支持1D、2D條形碼識別。（可選）
6.鍵盤 內置抽拉式
7.社保卡擴展口：
支持標準:ISO/IEC 7816 1/2/3標準卡片類別:接觸式CPU卡、邏輯加密卡4442/4428、Memory卡等支持速率:9600～307200bps保護機制:具備短路保護， 任何觸點和電源短路均保護卡槽數量:標準內嵌式SAM卡插槽2個卡拔插壽命:大于100，000次
8.IC卡讀寫/身份證閱讀器
《GA490-2004?居民身份證機讀信息規范》標準采用國際上先進的TypeB非接觸IC卡閱讀技術，通過內嵌的專用安全控制模塊（SAM）
支持標準:ISO/IEC 14443 A/B/C標準卡片類別:Mifare One、非接觸式A、B類卡支持速率:106～424Kbps讀卡距離:大于5CM。
9.熱敏打印機
電壓24V，電流2.5A, 打印寬度80mm,打印速度快；
10.攝像頭500萬高清攝像頭 30FPS 分辨率720P，用于實時拍照，彌補各類有效證件上照片陳舊和時間長遠后證件圖片與實際外貌差別大的不足。
11.鋼化玻璃可選15寸電容觸摸屏
12.15寸副屏工業專用屏，全視角，亮度450，比例4:3；用于播放廣告?zhèn)鞑ァ?b>
13.指紋儀
半導體電容傳感器，符合《GA1012-2012居民身份證指紋采集和比對技術規范》標準,采集識別速度快，壽命長100萬次以上；主要用來指紋采集和比對。
14.喇叭 雙聲道5歐8瓦，播放廣告。

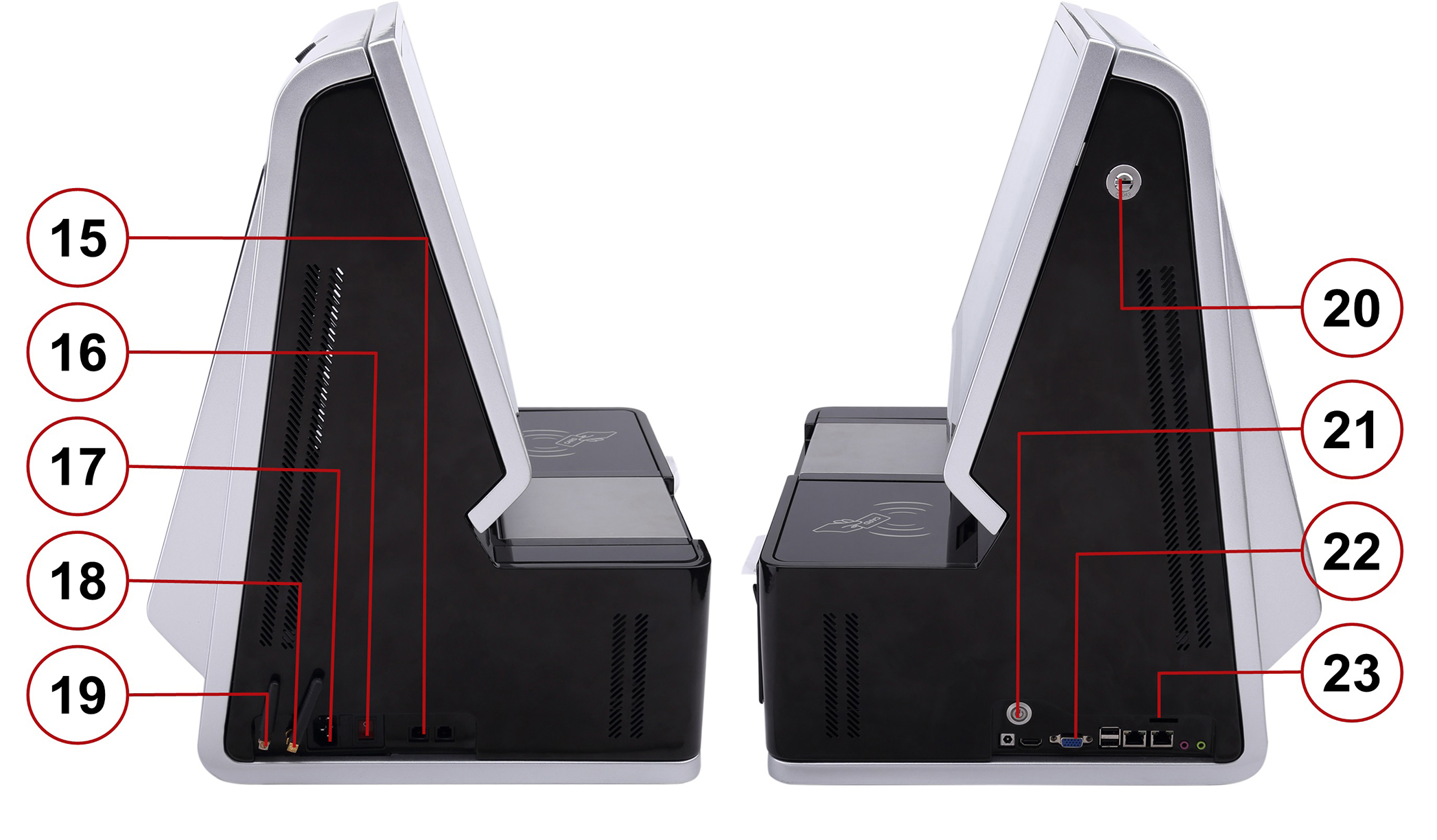

15.電話模塊
具有強大通話錄音和管理功能，可實現來電、去電自動錄音，方便實用；并可以實現錄音回放和條件查詢功能
16.電源開關
17.電源插座連接AC220V
18.WIFI天線 內部連接WIFI模塊。
19.4G通信天線 內部連接4G全網通通信模塊， 用來發送短信；
20.鎖 方便維護維修。
21.按鈕 金屬按鈕開關，用來開機，帶有LED開機指標燈。
22.主板
采用我公司自主研發的工業級工控主板
板載酷睿雙核CPU I3/I5/I7(可選) 2.2G
板載內存4G/8G（可選）
板載WIFI+藍牙
雙千兆網口
低功耗? 高性能
23.SIM卡插孔
應用領域：
?? 人民政府及下級行政機構、軍隊、監獄及金融機構;
?? 公安局、檢察院、法院等司法單位；高檔別墅小區；
?? 自來水、電力公司、能源（中國石化）、電信等大型國有企業；
?? 大型外資公司和企業（通用電氣、索尼等）；
?? 學校、科研院所、設計院等研究機構；
?? 電視臺、廣播電臺、報社、雜志社等傳媒機構；
?? 入境外籍人員管理、使館簽發簽證，護照信息采集
?? 社保、衛生、醫療、工商、郵政、稅務、銀行、保險及各種收費、儲值、查詢等
產品定制：
深圳市博奧智能科技有限公司是一家專業自助服務終端設備/解決方案供應商，有著多年的成功經驗，我們從產品外觀，結構方案設計開始，到樣品功能測試、生產、交付和設備運營各階段負責進行全程跟蹤；歡迎各大軟件系統商定制加盟！免費提供二次開發包SDK.
技術參數 ：
產品名稱
設備模塊
技術參數
一
體
機
工控主板
C P U ：板載英特爾? Brodwell U系列酷睿 CPU ,5010U雙核四線程2.1G
視 頻：英特爾HD5000顯卡集成圖形
顯 示：LVDS+LVDS+HDMI三屏同步異步顯示
內 存：板載4G/可選8G
網 絡：雙千兆接口2 x Realtek 8111E/F
板載BL-M7632MA1支持2G/5G WIFI+BT模塊
音 頻：瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)+功放輸出（最大支持15W)
USB 3.0：2 x
USB 3.0 PORT
USB 2.0：10個, 兼容USB2.0 / 1.1
RS232 ：Com1-COM4? 4個3線RS232
TX/RX/GND
RS485 ：COM5-COM6
2*RS485
GPIO ：8位,提供例程, 自由定義輸入/輸出,3.3V/5V@24mA電平
電源 ：DC9-30V輸入,4PIN+DC電源接口
輸出12V（2路5A/10A)? ,24V（2路5A/10A)? 5V(2路2A)
Mini-PCIe：1個半長/全長Mini-PCIe 1x插槽,支持PCIe和USB設備支持USB
3G/4G通訊模塊；3G、4G SIM卡槽，靠板邊（可彈式）
固態硬盤 SSD
存儲容量: 120G
接口類型: SATA3 （6Gbps）
硬盤尺寸: 2.5英寸
4G通信模塊
支持LTE，UMTS/HSPA+和GSM/GPRS/EDGE網絡制式
標準的Mini PCIe封裝
雙顯示屏
尺 寸：15寸工業屏
分辨率 ：1024*768
亮 度：450
信號接口：LVDS
觸摸屏
產品類型：投射式電容屏
尺 寸：15寸
觸控點數：10點
承受壓力值：?<10g
透光率：?>83%
表面硬度：≥6H
證件掃描模塊
采集區域127*96 mm
分辨率400 dpi
支持證件自動感應觸發并自動識別證件類型，方便用戶操作，適用于自動、自助場合
采用證件（OCR）識別核心，可進行護照、身份證、港澳通行證、臺灣通行證、駕駛證、行駛證、律師證、運輸證、戶口本、軍官證、回鄉證、深圳、廣州、東莞居住證等多種證件圖像采集與信息識別提取錄入；
支持多種光源，可見光采集圖像、紅外光識別、紫外光防偽；可識讀符合國際民航組織ICAO DOC 9303電子護照國際標準的護照、簽證等旅行證件的圖像采集與信息識別，包含機讀碼和其他版面信息支持1D、2D條形碼識別。（外加）
支持ICAO9303標準電子護照讀卡，讀卡時間小于4秒
支持ISO 14443 Type A/B類型卡片讀卡
支持電子護照基本訪問控制(BAC)
支持電子護照被動認證，驗證證件信息真實性
支持電子護照主動認證，驗證證件芯片真實性
公安部安全認證身份證模塊
可準確讀取第二代身份證內存儲的信息，并能識別假身份證；
符合公安部 GA450、1GA450 標準規范
支持標準:ISO/IEC 14443 A/B/C標準卡片類別:Mifare One、非接觸式A、B類卡支持速率:106～424Kbps讀卡距離:大于5CM
符合 GB/T 2423-2001 標準規定
最大讀卡距離：≥50mm
數據通信:RS232或USB
供電：通過計算機的USB接口
天線諧振頻率：13.56MHz；天線表面磁場強度（Hmax）≤7.5A/m（rms）
天線表面法線方向5cm處電磁場強度（Hmin）≥1.5A/m（rms）機具調制輸出：比特率：106Kbit/（fc/128）
調制系數：8％～14％編碼方式：NRZ-L副載11、波調制輸入： 副載波頻率：847KHz
相對濕度：≤90％ 大氣壓力：86KPa～110Kpa
接觸式讀卡模塊
支持標準:ISO/IEC 7816 1/2/3標準卡片類別:接觸式CPU卡、邏輯加密卡4442/4428、Memory卡等支持速率:9600～307200bps保護機制:具備短路保護， 任何觸點和電源短路均保護卡槽數量:標準內嵌式SAM卡插槽2個卡拔插壽命:大于100，000次
指紋儀模塊
符合《GA1012-2012居民身份證指紋采集和比對技術規范》標準
采集精度高，成像清晰，耐用性好
傳感器類型 半導體電容傳感器
傳感器壽命 100 萬次以上
傳感器窗口 ≥14.25mm×19.3mm
采集方式 平面按捺
圖像像數 256*360
分辨率 500DPI 誤差范圍：－1%－+2%
圖像畸變 ≤2%
采集速度 ≥6 幀/秒
抗靜電指標 15kv
條碼掃描模塊
光源：可視激光二極管，波長650 納米
解碼速度：200 次/ 秒
掃描角度：±60o，±65o，±42o（左右，
解析度：0.076 毫米（3mil）高密度系列
解碼種類 ：UPC-A，UPC-E，EAN-13，EAN-32 碼（意大利醫藥碼，39 碼的變93 碼，11 碼(USD-8)，MSI/Plessey，GS1 DataBar（前身是：RSS）
觸發方式：手動，指令控制，自動感應
高清人像采集模塊
幀速：30FPS
感應器：CMOS傳感器
像素：500萬
分辨率720P
打印模塊
紙寬：80mm
打印寬度：72mm
分辨率：576dots/line
打印頭壽命：6,000,000?character?lines
打印速度：65mm/sec(when?the?utilization?rate?is?25%)
字符大?。?/span>6x8dots,?8x16dots,?or?12x24dots
漢字庫：GB2312,?16x16dots,?or?24x24dots
紙的規格：80mm?wide,50mm?
電話模塊
具有強大通話錄音和管理功能，可實現來電、去電自動錄音，方便實用；并可以實現錄音回放和條件查詢功能
來電自動彈屏功能，當有電話呼入時，電腦自動彈出來電號碼及與該號碼相關的資料，以及號碼歸屬地信息。
電腦點擊撥號功能，輕松、快捷撥打電話?？梢酝ㄟ^電話簿點擊撥號，也可以對所有呼入、呼出、未接電話使用點擊回?fù)芄δ堋?/span>
USB接口 ： USB2.0兼容
電話接口輸入阻抗
